Yüksek Hızlı Max 120m / dak Karbon Çelik Rulo Dilme Makinesi

Yüksek Hızlı Max 120m / min Karbon Çelik Bobin Kesme Makinesi

I. Çelik bobin kesme makinesi Genel tanıtım

Çelik bobin kesme makinesi, bobin tabakasını açmak ve düzeltmek için kullanılır, çelik tabakayı döner kesme ünitesi ile keser, ardından tabakayı geri çekerek geri çeker, sonunda bobini paketler.

1) Bobin malzemesi: soğuk/sıcak valye çelik

2) Bobin kalınlığı: 0.6 ~ 3.0mm;

3) Bobin genişliği: 500~1212mm

4) Bobin kimliği: Φ508 ~ Φ760mm

5) Bobin OD: Φ1000~Φ1600 mm

6) Bobinin en fazla ağırlığı:18MT

2Çelik bobin kesme makinesi Teknik işlemi

Loading coil — uncoiler — straightening head & pinching & leveling machine — hydraulic shearing machine — vertical roll— rotary slitting machine — scrap winder — accumulator — tension device — recoiling machine — discharging car

Not:

Yukarıdaki tüm işçiler kurulum ve hata ayıklama sırasında kesme hattının kurulmasında yer almalıdır.Çünkü mühendisimiz onları nasıl çalıştıracaklarını ve makinelerini kurarken nasıl kullanacaklarını öğrenebilir..

3.Çelik bobin kesme makinesiGüçİhtiyaç duyulan tedarik:

Seçmeli makine olmayan hattın motorları: 260KW

6. Kullanıcının referansı için kurulum.

(Bitki boyutu ayrıntıları lütfen bakınız)Çizim:

1) Makineler için gereken tahmini alan:21M×9.5M(L×W)

2) Hattı temel çizimi üreticiden sağlanacaktır ve kullanıcı mevcut temeli çizime göre inşa etmelidir.

3) 20 ton kapasiteli kaldırıcılar /1 adet

4) Gerekli güç kaynağı:

Hatın motorları: 260KW

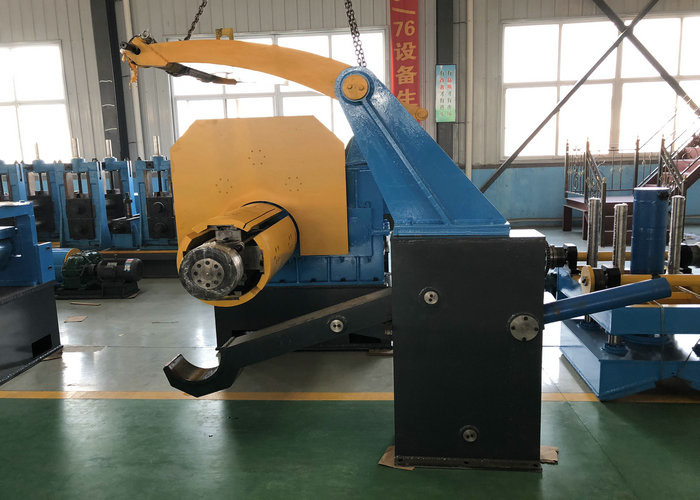

3. Çelik bobin kesme makinesi detaylı makineler fotoğraflar
