Çelik Şerit Dilme Makinesi
Yüksek performanslı Metal Levha Kesme Çözümü
Malzeme:
Karbon çeliği, paslanmaz çelik
Çelik Kalınlığı:
0.5-4.0mm
Ürün Hızı:
Maksimum 120m/dak
Ürüne Genel Bakış
Model: SJ1600*4
Uygulama: Esas olarak paslanmaz çelik şerit/bant/bakır işleme için kullanılır
Sertifikasyon: ISO9001:2015
Çalışma Genişliği: 400-1250mm
Kalınlık: 0.3-3.0mm
Dilme Sayısı: 3-20
Nominal Güç: 250kW
Makine Profili

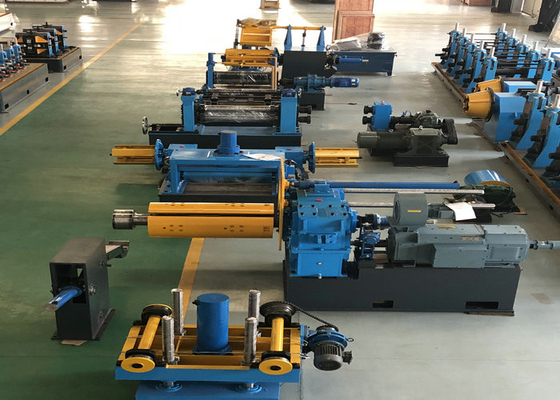

Dilme hattı makinemiz açıcı, besleyici, dilme makinesi ve sarıcıdan oluşur. Geniş ruloları, frezeleme, kaynak borusu, soğuk bükme şekillendirme ve kütük olarak damgalama için kullanılabilen, uzunluk yönünde belirtilen genişlikteki şeritlere hassas bir şekilde dilimler. Makine, farklı malzeme bıçakları değiştirilerek çeşitli metal ruloları işleyebilir.
Üretim Süreci
- Rulo taşıma arabası yükleme → Açıcı → Doğrultucu cihazı
- Sıkıştırma silindiri ve tesviye makinesi ve hidrolik kesme makinesi → Döngü çukuru
- Yan kılavuz → Dilme makinesi → Geçiş platformu ve hurda sarıcı
- Döngü çukuru → Gerilim istasyonu → Sarıcı → Rulo taşıma arabası boşaltma
Temel Özellikler
Uygulama
Öncelikle paslanmaz çelik şerit/bant, karbon çelik şerit, bakır ve benzeri malzemelerin dilimlenmesi için kullanılır.
İşlevsellik
Açma, dilme ve sarma işlemleri gerçekleştirir. Özellikle boyuna veya spiral kaynak boru hatları için belirli genişliklerde rulolar üretmek için çelik kesme ve boru imalat endüstrileri için gereklidir.
Proses Akışı
Besleme → Açma → Sıkıştırma ve tesviye → Döner kesme → Hurda sarma → Döngü → Gerginleştirme → Sarma → Boşaltma
Makine Yapısı
- Açıcı için araba

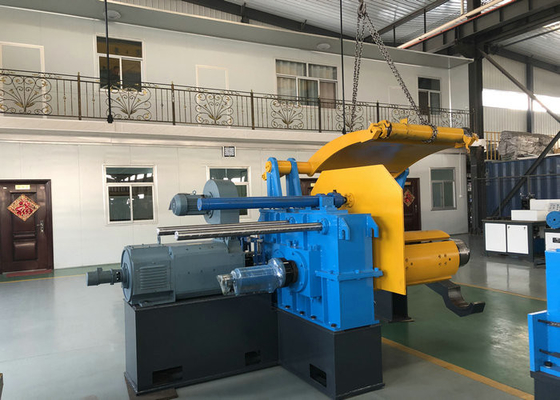

- Tek taraflı/çift taraflı açıcı (destek kolu standı ile)

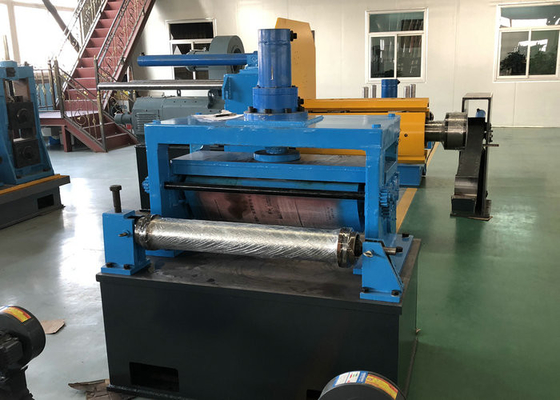

- Tesviye/tesviye + kesme standı
- Döngü köprüsü

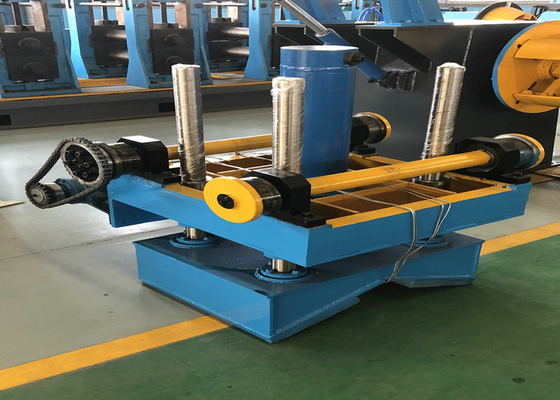

- Yan kılavuz standı
- Tek/çift dilme bıçağı standı
- Döngü köprüsü ve hurda sarıcı
- Gerilim pedi standı

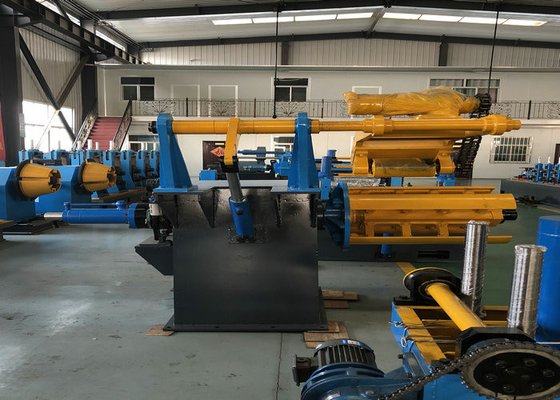

- Sarıcı
- Sarıcı için rulo arabası
- Elektrik kontrol sistemi
Teknik Özellikler
| Parametre |
Değer |
| Malzeme |
Karbon çeliği, paslanmaz çelik, galvanizli çelik |
| Malzeme Kalınlığı |
0.5-4.0mm |
| Malzeme Genişliği |
900-1600mm |
| Rulo İç Çapı |
Ø508/610mm |
| Rulo Dış Çapı |
<2000mm |
| Rulo Ağırlığı |
Maksimum 30Ton |
Mevcut Modeller
| Model |
Çelik Kalınlığı |
Çelik Genişliği |
Rulo Ağırlığı |
| 3×1600mm |
0.5-3.0mm |
900-1600mm |
30 Ton |
| 4×1600mm |
0.5-4.0mm |
900-1600mm |
30 Ton |
| 6×1600mm |
1-6mm |
900-1600mm |
30 Ton |
| 8×2000mm |
2-8mm |
900-2000mm |
35 Ton |
| 10×2200mm |
3-10mm |
900-2200mm |
35 Ton |
| 12×2200mm |
3-12mm |
900-2200mm |
35 Ton |
| 16×2500mm |
4-16mm |
900-2500mm |
35 Ton |
| 20×2500mm |
6-20mm |
900-2500mm |
35 Ton |
Not: Ürün aralığı ve kalınlığı ayarlanabilir. Mühendislik ekibimiz, özel gereksinimlerinize göre makineler tasarlayabilir.
Hizmetlerimiz
Mühendislerimiz tarafından yerinde kurulum ve operatör eğitimi
Ömür boyu onarım hizmeti ile bir yıl kalite garantisi
Kapsamlı satış öncesi ve satış sonrası destek
İsteğe bağlı uzun vadeli mühendislik desteği (birkaç aydan 1 yıla kadar)
Paslanmaz çelik/karbon çelik boru üretimi için eksiksiz proje tasarımı
Yükleme ve nakliye düzenlemelerinden sorumludur
