25 Şerit Kesme Hattı Makinesi, PLC Kontrollü Çelik Sac Kesme Makinesi
Ürün Özellikleri
| Özellik |
Değer |
| Malzeme |
HRC, CRC, Galvanizli Çelik sac |
| Gerilim |
220/380/415/420/440V |
| Garanti |
1 Yıl |
| Bıçak Malzemesi |
SKD11 |
| Genişlik toleransı |
+/-0.05mm |
| Kontrol |
PLC |
| Satış Sonrası Hizmet |
Yurtdışında makinelere servis yapmak için mühendisler mevcuttur |
| Maks. Kesme Şeridi |
25 şerit |
| Rulo Ağırlığı |
Maks. 15 ton |
| Renk |
Mavi |

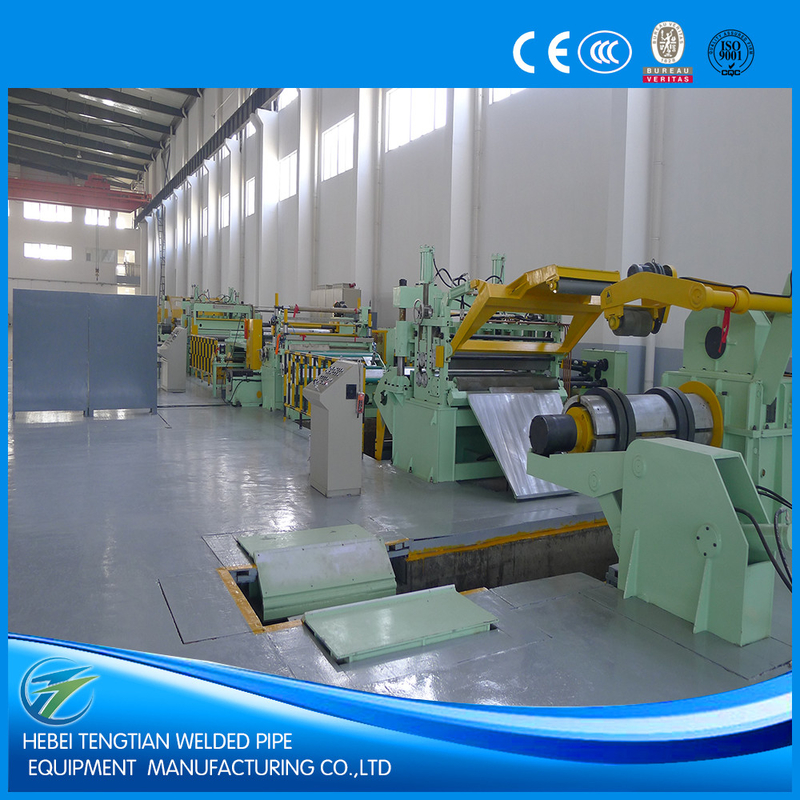

Yüksek Hassasiyetli Yüksek Hızlı PLC Kontrollü HRC Sac Kesme Makinesi
Bu ince sac kesme hattı, aynı zamanda metal rulo kesme makinesi olarak da adlandırılır, ana ruloları belirli genişliklerdeki daha küçük rulolara ayırmak için tasarlanmış bir üretim hattıdır. Sistem, rulo yükleme arabası, tek mil açıcı, rulo ucu besleme ve kürekleme, çift silindir sıkıştırma besleme, üç silindirli tesviye, uç kesme, şerit hizalama, disk kesme, hurda sarma, delik akümülatörü, ön ayırıcı, gerdirme, yeniden sarma, rulo indirme arabası, hidrolik kontrol ve elektrik kontrolünü içerir.
Temel Özellikler
- Müşteri gereksinimlerine göre özel olarak tasarlanmış üretim hatları
- Tek veya çift mil açıcı seçenekleriyle esnek konfigürasyon
- Merkez hattı, kesme aksesuarları ve yeniden sarma için hassas kontrol
- Paslanmaz çelik, galvanizli çelik ve renkli çelik rulolar için yüzey koruma önlemleri
- Gelişmiş hidrolik sistem tasarımı ve üretimi
- Seçilmiş tedarikçilerden yüksek kaliteli bileşenler
- Üretim süreci boyunca sıkı kalite kontrol
- Verimli üretim maliyeti yönetimi yoluyla rekabetçi fiyatlandırma
- AC veya DC motor tahrik seçeneği (tipik olarak Eurotherm 590 DC sürücülü DC motor)
- Acil durdurma dahil kapsamlı güvenlik özellikleri
Çalışma Süreci
Rulo yükleme → Çift mil açıcı → Rulo başı besleme, presleme ve kürekleme → Çift silindirli sıkıştırma besleme, beş silindirli tesviye → Uç kesme → Delik Akümülatörü(1) → Şerit hizalama → Disk kesme → Hurda sarma → Delik Akümülatörü(2) → Ön ayırıcı/Gerdirici/uzunluk ölçme silindiri → Yeniden sarma/Rulo presleme ve ayırıcı → Rulo boşaltma → Hidrolik kontrol → Elektrik kontrolü
Teknik Parametreler
Malzeme: Karbon çeliği, paslanmaz çelik, galvanizli sac, renkli çelik sac
Şerit kalınlığı: 0.3-3 mm
Maks. Şerit genişliği: 1300mm
Rulo boyutları: İç çap ≥Φ508mm, Dış çap Φ1800mm
Maks. Rulo ağırlığı: 15000Kg
Kesme motoru: 75KW DC motor
Kesme mili: Ф205 x 1400mm
Disk bıçakları: ID205mm x OD310mm x 10mm, 6CrW2Si(H13, SKD-11)
Ayırma diski: ID75 x OD180mm x 6mm, 65Mn
Yeniden sarma bloğu: Ф508 x 1400mm
Yeniden sarma motoru: 110KW DC motor
Elektrik kontrolü: Eurotherm 590 DC sürücü kabini ve kontrol panelleri
Kesme hızı: Maks. 100m/dak, ayarlanabilir
Model Özellikleri
| Model |
Kalınlık |
Genişlik |
Rulo Ağırlığı |
Bitmiş kesim genişliği |
Maks. Kesme hızı |
| JY-1 x 600 |
0.2-1mm |
100-600mm |
Maks. 8T |
Min. 20mm |
120m/dak |
| JY-2 x 1300 |
0.3-2mm |
300-1300mm |
Maks. 15T |
Min. 25mm |
150m/dak |
| JY-3 x 1600 |
0.3-3mm |
500-1600mm |
Maks. 20T |
Min. 25mm |
120m/dak |
| JY-4 x 1600 |
0.4-4mm |
500-1600mm |
Maks. 30T |
Min. 30mm |
120m/dak |
Not: Tablodaki veriler yalnızca referans içindir. Her üretim hattı, belirli müşteri gereksinimlerine göre özel olarak tasarlanmıştır.
Yüksek hassasiyetli PLC kontrollü çelik kesme makinelerimiz, her müşterinin özel gereksinimlerini karşılamak üzere özelleştirilmiştir. Bize parametrelerinizi sağlayın, ihtiyaçlarınız için uygun bir makine ekipmanı çözümü tasarlayalım.
