Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Bobin genişliği: | 1500mm / 2000mm / 2500mm | kalınlığı aralığı: | 4,0 - 16,0 mm |
|---|---|---|---|
| satış sonrası servis: | Yurtdışı hizmet kullanılabilir Mühendisleri | Kesme hızı: | 0-40m/dak |
| Materiial: | HRC; CRC; GI; boyalı sac | Renk: | yeşil veya mavi veya başka |
| Garanti: | 1 yıl | Rulo ağırlığı: | 10-15Ton |
| Vurgulamak: | sheet metal slitter machine,strip slitting machine |
||
Giriş:

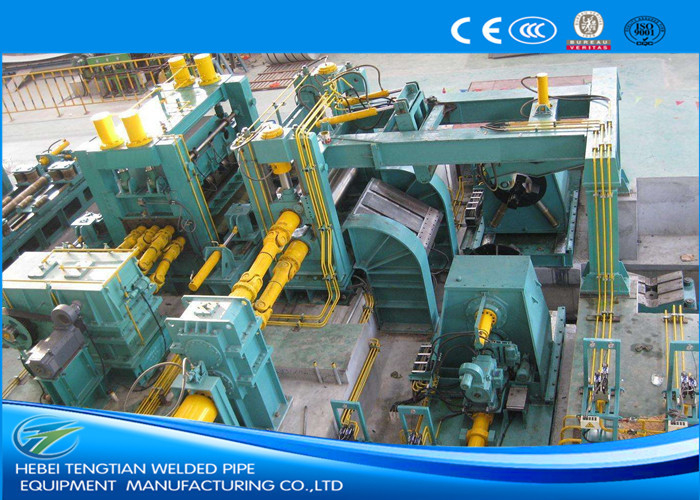

Kalın levha boy kesme hattı, müşterinin bir rulo şeridi açıp düzleştirerek ve ardından düzleştirilmiş şeridin belirli bir levha uzunluğuna kesilmesiyle 20 m / dak'lık maksimum hat hızı talebini karşılayabilir.
Boy kesme hattı (plaka CTL hattı makinesi), DC veya AC motorlar tarafından çalıştırılan bir ön tesviye makinesine ve bir ince tesviye makinesine sahiptir ve uzunluk sabitlemesi kodlayıcıya göredir, kesme stili kesme makasıdır.
Kalın levha kesme uzunluğu hattı aşağıdakilerden oluşur: bobin yükleme arabası, Çift mandrel açıcı, Portal tarzı bobin başlı kılavuz, pres ve kürek ekipmanı, çimdik besleme ve ön seviyeleme, iletim masası, (yan kılavuz, kenar düzeltici, kenar hurda sarıcı, aktarma tablası), yan kılavuz, Ana Tesviye makinesi, Ekipman, uzunluk sabitleme kodlayıcı, Hidrolik kesme makinesi, teslim rulo tablası ve plaka gönderme ekipmanı, pnömatik istifleme tablosu hidrolik sistem, elektrik kontrol sistemi, vb
Kalın levha boy kesme hattı (levha CTL hattı makinesi) kalınlığı olan çelik bobinlere uyar: (3 ~ 12mm, 4 ~ 16mm, 5-20mm) ve değişken genişlikte ve bitmiş levhaların uzunluğu müşterinin pratik ihtiyacına bağlıdır.
Rulo Dilme Makinamızın Avantajları ve Özellikleri:
1. Hat hızı 20m / dak, ortalama 4-5pcs / dak 2000mm Uzunluk sayfalara kadar olabilir.
Tesviye hassasiyeti: ± 1.5mm / ㎡
Sac uzunluğu hassasiyeti: ± 0.5mm / m
Yaprak köşegen uzunluğu hassasiyeti: ± 1mm / m
2. Kalın levha bobinlerin ağırlığı, 30T, 35T veya 40T'ye kadar ağırdır, çift konili açıcı uygundur.
3. Bobin kafası kılavuzu, pres ve shoveler dahil olmak üzere güçlü portal tarzı bobin kafası açacağı, sorunsuz bir şekilde gevşemeye devam etmenizi sağlayabilir.
4. Yassı çelik saclar yapmak için, tesviye silindirlerinin çapı bilimsel olarak uygun olmalıdır, tesviye silindirlerinin çapını, levha kesim-boy hattını işlerken gerçek deneyimler ve mühendislik hesaplaması ile doğrularız.
5. Destek dirseğine takılan yedek silindirler, dengeleme sırasında dengeleme silindirlerinin deforme olmadığından emin olmak için dengeleme silindirlerini sıkıca geri alabilir.
6. İki kat seviyelendirme, kalın dilimleme hattında, iyi seviyeleme efekti sağlamak için düzenlenir.
Müşteri, gereksiz kenarları kesmek için kenar düzelticiyi dahil etmeyi seçebilir.
7. Nihai sayfa gönderme ekipmanı, bitmiş sacları pnömatik paketleme tablasına gönderir.
8. Biz Mitsubishi PLC kontrol, Yuken / Fuxin hidrolik parçalar, HRB / ZWZ / SKF rulmanlar, vb ünlü marka şirket tarafından sağlanan plaka CTL hat makinesi için kaliteli parçalar benimsemek
Detay özellikleri aşağıdaki gibidir:
Plaka CTL hattı makinesi Şerit kalınlığı: 4 ~ 16mm
Şerit genişliği: 500 ~ 1500mm / 800-2000mm / 1100-2500mm
Tesviye silindiri: Φ220mm, 11 adet
Tesviye silindiri malzemesi: 40Cr, HRC54-55
Plaka CTL hat makinesi Tesviye için güç: 160KW DC motor + Eurotherm 590 DC hız kontrolü.
Kesme hızı: (0 ~ 20) m / dak, ayarlanabilir
Bobin Dilme Makinesi şartname formu:
| model | kalınlık | Genişlik | uzunluk | Tesviye hızı |
| CTL-12 x 1600 | 3.-12 mm | 600-1600mm | ayarlanabilir | Maksimum 20m / dak |
| CTL-16 x 1800 | 4-16mm | 1000-1800mm | ayarlanabilir | Maksimum 20m / dak |
| CTL-20 X 2000 | 5-20 mM | 1000-2000mm | ayarlanabilir | Maksimum 20m / dak |
| Not: Formdaki veriler genel aralıklara göre referans niteliğindedir, her bir müşterinin kendi özel gereksinimlerine göre her kalın plaka kesim uzunluğu hattını, plaka CTL satır makinesini tasarlar ve yaparız, böylece her müşteri kendi malını satın alabilir. içerik satırı bizden. | ||||
