| Malzeme: | HRC, CRC, Galvanizli sac | Gerilim: | 220/380 / 415/420 / 440V |
|---|---|---|---|
| Değirmen hızı: | Max 120m / dak | Garanti: | 1 yıl |
| Blade: | Dairesel bıçak | Genişlik toleransı: | +/- 0.05mm |
| Denetim: | PLC | Satış sonrası hizmet: | Mühendisler Yurtdışı hizmeti makine için kullanılabilir |
| Vurgulamak: | dilme hattı makinesi,strip slitting machine |
||

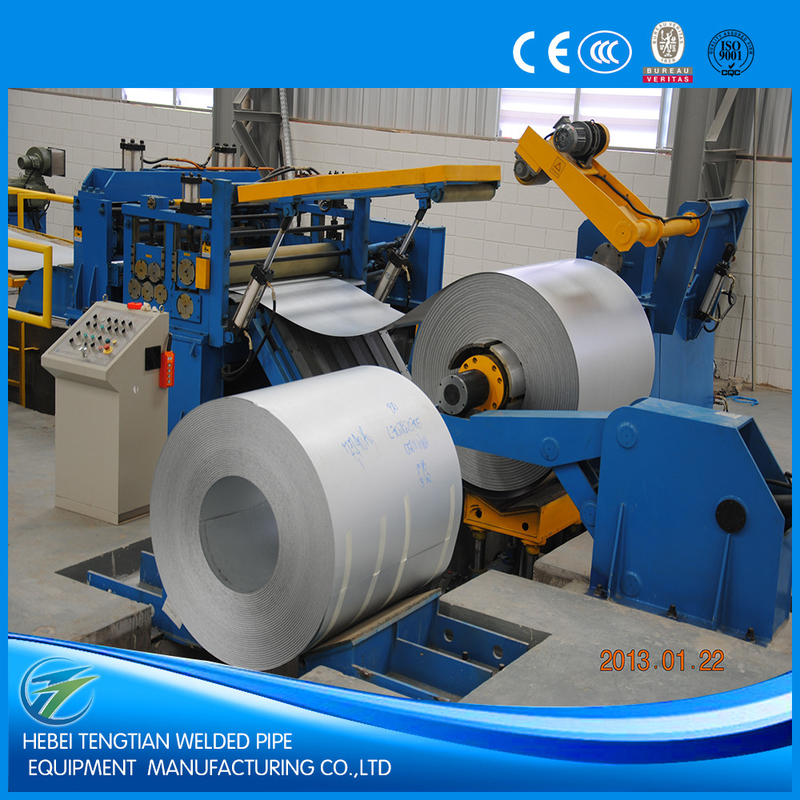

Yüksek hassasiyetli yarı otomatik Metal Sac Çelik dilimleme makinesi
Ekipman açıklaması
Dilimleme makinesi olarak da bilinen bir dilme hattı, metal bobinin bir şerit halinde çözülmesi, onu istenen genişliğin daha dar şeritlerine bölünmesi ve bunları satış veya bir sonraki prosedür için geri sarması için uygundur.
Dilimleme hattı, işlenmiş malzeme için şerit veya bakır şerit kesme hattı, silikon çelik, paslanmaz çelik, alüminyum, karbon çelik şerit kesme hattı kalınlığı için ince şerit kesme hattı ve kalın şerit kesme hattı olarak kategorize edilebilir.
Bir dilme hattı,
1. Bobinli araba yükleniyor
2. Uncoiler
3. Düzleştirici cihaz
4. Sıkıştırma merdanesi & düzleyici ve hidrolik shearer
5. Döngü çukuru
6. Yan rehber
7. Kesme
8. Geçiş platformu ve hurda sarıcısı
9. Döngü çukuru
10. Gerilme istasyonu
11. Recoiler
12. Boşaltma bobinli otomobil
Burada, soğuk haddelenmiş karbon çeliğin, sıcaklığı 0.3-3.0 mm arasında ve genişliği 800-1250 mm olan sıcak galvanizli çelik şeritlerin sargısız hale getirilmesi, kesilmesi ve geri alınması için kullanılan ince bir şerit kesme hattı örneğini ele alalım.
Ana teknik parametre
Malzeme: Soğuk haddelenmiş, sıcak haddelenmiş karbon çelik, galvanizli çelik.
Malzeme kalınlığı: 0.3-3.0mm
Malzeme genişliği: 800-1250mm
Bobin ID: Φ508mm / Φ610mm
Bobin OD: ≤Φ2000mm
Bobin ağırlığı: maksimum 20 ton
En dar şerit genişliği yarık içine: 25 mm (şerit kalınlığı <1 mm)
Genişlik kesme hassasiyeti: ± 0.05mm (şerit kalınlığı ≤1), ± 0.1mm (şerit kalınlığı> 1.5mm)
Dilme Bur: 0.03minimum, yolculuk kalınlığının% 5'i
Dilme sayısı: 25mm (kalınlık1mm), 12mm (kalınlık2mm), 7mm (kalınlık 3mm)
Hat çalışma hızı: 150m / min maksimum
Toplam güç: Yaklaşık 230kw
Dilme hattı makinesi genellikle parametrelerini ve gereksinimlerini bizim için sağladığı sürece, müşterinin ihtiyaçlarına göre özelleştirilebilir ve daha sonra sizin için uygun bir makine teçhizatı şeması tasarladık.
Aşağıda, Tengtian tarafından tasarlanan modellerin bir parçası bulunmaktadır
| model | Şerit Kalınlığı | Şerit Genişliği | Bobin Ağırlığı | hız | Toplam güç | İşgal Alan |
| (mm) | (mm) | (ton) | (m / dakika) | (kW) | (m) | |
| TTSL-450 | 0,15-3,0 | 200-420 | 4 MAX | 0-120 | 55 | 13X4 |
| TTSL -650 | 0,2-3,0 | 300-620 | 7 MAX | 0-120 | 96 | 15X4 |
| TTSL- 850 | 0,3-3,0 | 300-800 | 8 MAX | 0-120 | 100 | 15X5 |
| TTSL- 1350 | 0,3-6,0 | 300-1300 | 15MAX | 0-180 | 230 | 20X8 |
| TTSL- 1650 | 2,0-8,0 | 600-1600 | 20 MAX | 0-120 | 380 | 33X12 |
| TTSL -2000 | 2,0-8,0 | 800-1950 | 35 MAX | 0-120 | 550 | 37X17 |
