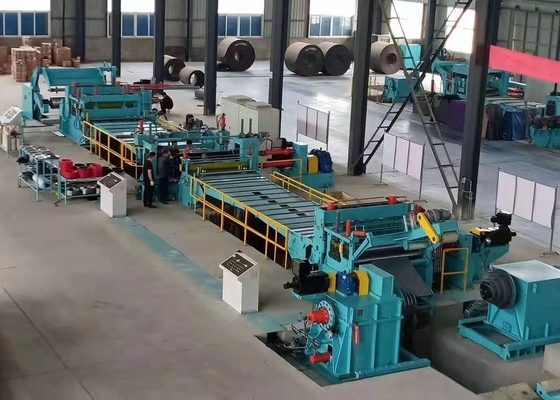

Ekipman yapısı açıklaması
Not: Bu parametre listesi yalnızca referans amaçlıdır ve en iyi sonuçları elde etmek için belirli parametrelerin yine de her iki tarafça tartışılması gerekir.
1.bobin arabası
Amaç: rulo malzemesini rulo açma makinesine taşımak.
Yapı: araba, esas olarak araç koltuğu ve hareketli tekerlek mili, v-şekilli malzeme çerçevesi ve kılavuz çubuk, hareketli yavaşlama motoru ve kaldırma yağı silindirinden oluşan zeminin altındaki karayoluna monte edilmiştir.
2. Açıcı
Kullanım: ham çelik bobini destekleyin.
Yapı: çift destek tipi. Tamburun, şanzıman kutusunun, şanzıman mekanizmasının, pnömatik kampanalı frenin, orta kızaktaki silindirin genleşmesi ve daralmasıyla. Kayış aşındığında, motor malzeme kafasını aktif olarak açar.Üretim hattı sürekli çalışırken yavaşlayan motorun çıkış mili debriyajdan ayrılır ve motor çalışmaz.Bobin malzemesi cer doğrultucu veya dilme makinesi ile tahrik edilir. Sargı açma gerilimi kampanalı fren ile sağlanır.
Teknik özellik:
3．Basınç yönlendirme cihazı
Amaç: Bükülmüş malzeme kafasını kürekle çıkarmak ve çekiş düzeltme makinesine sokmak.
Yapı: silindir, silindir ve plakadan oluşur. Rulo kaplamayı bükme, rulo malzeme kafasını sıkmak için hidrolik basınç, malzeme sergisinin elektrik dönüşü; Kürek kafası, gece basıncı genleşmesi ve hidrolik salınım ile plakayı ve plakayı destekler malzeme kafasını hizalayarak kafa dışarı çekilir; Bükme silindiri, yağ silindiri tarafından itilir ve malzeme kafasının çekiş düzleştirme makinesine genişlemesini kolaylaştırmak için plaka kafasına düz bir şekilde bastırmak için kürek kafasının destek plakası ile eşleştirilir.
Teknik özellik:

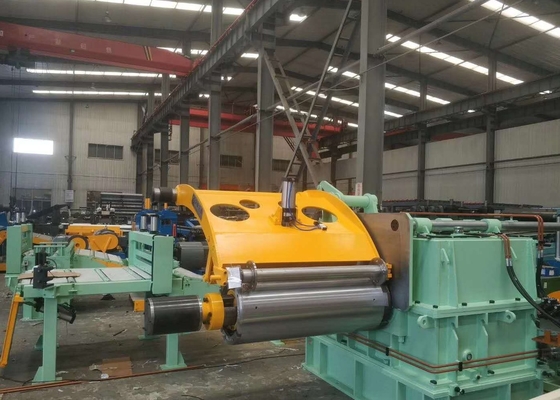

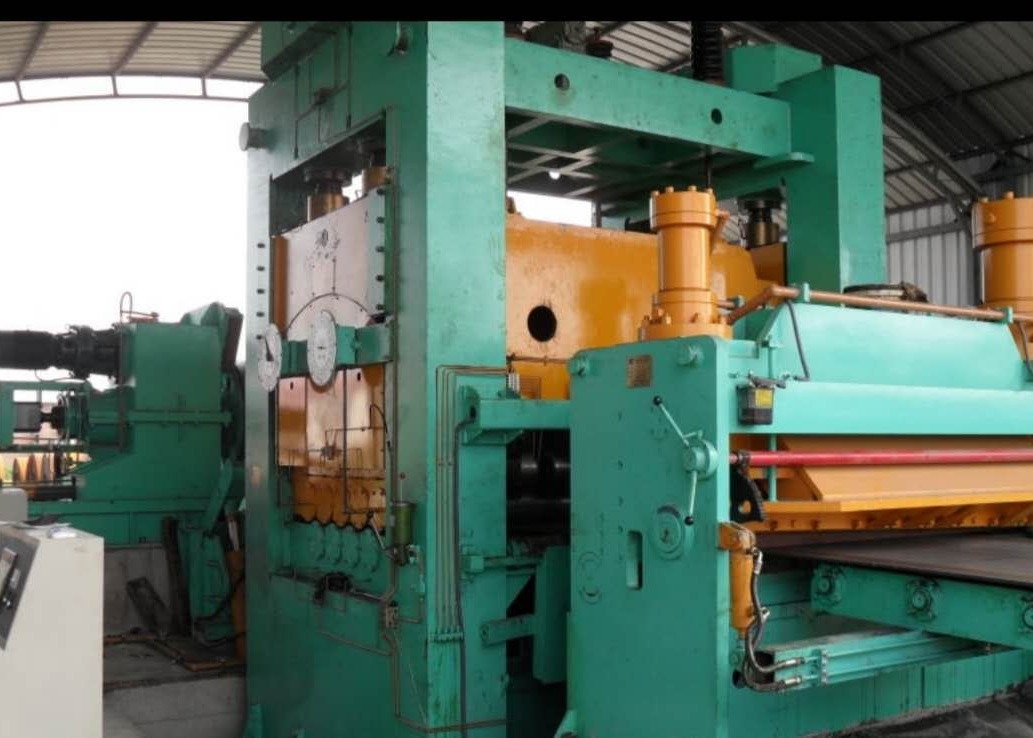

4．Çek ve Düzleştirici
Amaç: plaka malzemesini kalibre etmek ve malzeme kafasını dilme makinesine beslemek.
Yapı: 1 çift kıstırma besleme silindiri, 5 dengeleme silindiri, çerçeve ve tahrik sisteminden oluşur. Sıkıştırma silindiri yağ silindiri tarafından yükseltilir ve alçaltılır, 5 dengeleme silindiri üstte 2, altta 3 ve üstte düzenlenir silindir elektrik kuvveti ile bastırılır. İş silindiri, dişli dağıtım kutusu ve üniversal kaplin aracılığıyla dc motor tarafından tahrik edilir.
Teknik özellik:
ü Hız
60m/dak/ Kalınlık≥3,5 mm
90m/dak/Kalınlık≤3.0mm
5．Kesme
Kullanım: Çelik levhanın müteakip işlenmesi için düzensiz levha kafasını kesin.
Yapısı: Duvar panosu, üst ve alt bıçak yuvası, dikdörtgen bıçak (bıçağın dört tarafı kullanılabilir), boşluk ayar mekanizması, senkron dişli mili ve tahrik silindirinden oluşur. köprü toplama plakası başlığı.
Teknik özellik:
Bıçak malzemesi C12MoV
Yağ silindiri Ø150X80mm 2 adet
6．1# Akümülatör
Yapı: kavisli malzeme çerçevesi ve makaralı tablalı döner köprüden oluşan hidrolik çift döner köprü.
Geçiş merdanesi çapı 90-100mm, merdane yüzeyi krom kaplama
Malzeme kafasının geçişini kolaylaştırmak için merdaneler arasına bir geçiş plakası serilir.
Sallanan silindir Ø 100 x1000mm 2 adet
Çukurun boyutu: uzunluk x genişlik x derinlik = yaklaşık 5000X2200X3000mm
7．Merkezleme cihazı
Kullanım: sac malzemenin düz yönünü yönlendirin, sac kesmenin düzlüğünü iyileştirin
malzeme. Yapı: esas olarak vidalı çubuk, cilalı çubuk, sürgülü koltuk, dikey kılavuz makarası, ayar motoru, ayar çarkı ve avaradan oluşan dikey makaralı kılavuzu benimseyin.
Teknik özellik:
Kılavuz makara Ø 100 mm çap, GCr15 için malzeme, 6 adet
Makara çapı Ø90mm, yüzey krom kaplama.
Kılavuz genişliğini ayarlamak için iki motor kılavuz tekeri sırasıyla tahrik eder
8．Kıstırma rulosu
Kullanım: dilimleme makinesine klips besleme kafası
Yapı:
Bir çift besleme merdanesi, merdane çapı Φ 200 mm, poliüretan kauçuk merdane ekmeği.
Alt silindir, debriyaj tertibatlı ac motor ile tahrik edilir.
Üst silindir pasif, silindir kaldırma.
9. Dilimleme makinesi(çift bıçak taban tipi)
Kullanım: sac malzemeyi uzunlamasına çeşitli genişliklerde kesmek için
Yapı: sürgü tipi. Aletin iki tarafı, üst ve alt mil, mil aralığı ayar mekanizması, şanzıman cihazı vb. uygun alet değişimi için açmak ve kapatmak için yan alet dayanağı. Hızlı bıçak değiştirme cihazını dahil edin.
Teknik özellik:
Bıçak mili özellikleri:320x2000mm Ø, malzeme 42CrMo, yüzey sert krom kaplama.
Bıçak aksı tablasının omuz sıçraması 0,01 mm;Kesici mil çapı atlama 0,025 mm/1 m; Bıçak mili paralelliği 0,03 mm/1 m
10. kenar sarıcı(2 takım)
Amaç: dilme makinesi tarafından kesilen sac malzemenin hurda kenarını toplamak
Yapısı: yatay. Üretim hattının her iki yanında yer alır, AC hız ayarlı motor tahriki. Motor, redüktör, yuvarlanan pençe ve boşaltma cihazından oluşur. Kenar teli, tic-tac-toe tekerleğinden türetilmiştir.
Teknik özellik:
Kenar sarma genişliği 3-20mm
Geri sarma ağırlığı 400kg/set
Yeniden sarma hızı 0-100m/dak
Motor YVP7.5kw,2 set
11. 2# Akümülatör
Amaç: dilme makinesi ile sarma makinesi arasındaki hız senkronizasyonunu kontrol etmek için kullanılır
Yapı: yay şeklindeki malzeme rafından ve makaralı tablalı döner köprüden oluşan tekli döner köprü
Teknik özellikler:
Geçiş merdanesi çapı 90-100mm, merdane yüzeyi krom kaplama merdaneler arasına malzemenin geçişini kolaylaştırmak için geçiş sacı serilir kafa sallama silindiri Ø100 x1000mm, 2 adet
Çukurun boyutu: uzunluk x genişlik x derinlik = yaklaşık 5000X2200X5000mm12.Bobin ayırıcı
Amaç: kılavuz şeridi ayırma
Yapı: İzolasyon plakalarının yerine yatay olarak hareket ettirilebilen iki grup ayırıcı vardır.Lataların izolasyon plakasından dışarı fırlamasını önlemek için iki ayırıcı grup arasına hidrolik baskı rulosu yerleştirilmiştir.
