| Koşu hızı: | 1.0~3.0mm | Şerit genişliği: | 56～160mm |
|---|---|---|---|
| Mekanik özellikler: | σb≤520Mpa，σs≤340MPa | Rulo Ağırlığı: | 5T |
| Kaynak tipi: | Yüksek Frekanslı Kaynak | Şekillendirme hızı: | 20~100m/dak |
| yuvarlak boru çapı: | φ16～φ50mm | Boru Kesme Hassasiyeti: | 0～3 mm |
| Vurgulamak: | hassas erw boru fabrikası,rulo geçiş tasarımı erw boru fabrikası,erw boru fabrikası üretim hattı |
||
Dtasarım kılavuzu :
●Operasyon performansını ve üretim performansını iyileştirin;
●Operasyonların ortamını ve güvenliğini iyileştirmek;
●Ürün kararlılığını iyileştirin;
●Ürün üretkenliğini artırın;
● Rulo maliyetlerini azaltın.
Çalışma karakterini ve ortamını ve güvenlik ve üretim karakterini iyileştirme, yüksek verimliliği garanti etmek için silindirin maliyetini düşürme tasarım kılavuzuna göre, HG50 üretim hattı, çift yarıçaplı delik tasarım stilini benimser.
YB189-64 standardına uygun
(1) Malzeme: Düşük karbonlu çelik ve düşük alaşımlı yapı çeliği
(2)Mekanik özellikler: σb≤520Mpa,σs≤340MPa
(3)Şerit Genişliği:56～160mm
(4) Şerit Kalınlığı: 1.0:3.0mm
(5) Çelik şerit bobin: Bobinlerin İç Çapı: φ480～φ520mm
Bobinlerin Dış Çapı:φ1000～φ1800mm
(6) Bobin Ağırlığı: ≤2T
(1) Yuvarlak Boru Çapı:φ16～φ50mm
(2) Boruların Et Kalınlığı: 1.0～3.0mm
(3) Sabit Kesme uzunluğu: 4～12m
(4)Boru kesme Hassasiyeti:0～3mm
20~100m/dak
(1) Güç:
Hattın Güç Hacmi Yaklaşık 600KW
Güç Kaynağı 380V/50Hz/3faz
(2)Sirkülasyon Soğutma Suyu:
Akış:30T/saat~40T/saat
Havuz Hacmi:60m3
(3) Basınçlı Hava
Akış: 5m3/dak
Basınç:5～7kg/ cm2
8m genişliğinde, 100m uzunluğunda, Tavan Raylarından Zemine kadar en az 5m yüksekliğinde.
Açıcı, çift genleşme ve konsol mandrellerinin yapısındadır.İki ana bölümden oluşur: ana gövde ve sabit taban.Ana gövde, mandrellerin genişleme, büzülme ve frenleme ihtiyaçlarını karşılamak için pnömatik sistemle donatılmıştır.
| bobinin dış çapı | Φ1000-1800mm |
| bobin kimliği | Φ480-520mm |
| şerit kalınlığı | 1.0-3.0mm |
| şerit genişliği | 56-160mm |
| Tek şerit ağırlığı | Max2T |
| Genişletme Türü | Manuel işlem |
| ara | Pnömatik sürüş |
Yapısal form: kesme kaynak yatağı, tutam besleme cihazı, çift merkezleme cihazı, çift kesme kesme sistemi, kesme plakası sistemi, kaynak alt plakası tahrik sistemi, vb.
| şerit genişliği | 56-160mm |
| Kaynak kalınlığı | 1.0-3.0mm |
| Kesme Tipi | Otomatik kesme |
| Kaynak Modu | Otomatik kaynak |
| Hidrolik basınç | 8-10MPa |
| Çalışma Döngüsü | Maks.180 saniye |
Bu ünite, malzeme basma ve taşıma cihazı, akümülatör montajı, malzeme taşıma ünitesi, elektrik kontrol ünitesini içerir.
Pres & Taşıma malzemesi cihazı: Akümülatöre şerit çeliği tedarik edebilir ve taşıma hızı bilgisini elektrik kontrol sistemine aktaracağı ortalama süreler, malzemeyi bu birime taşımayı durdurmak istediğimizde, elektrik motoruna yuvarlanmayı durdurur ve malzeme rulosunu ara ile bastırın ve taşıyın ve ayrıca elektrik motorunu taşımak için hızı ve ünite taşıma malzemesi hızını ayarlayabilir.
Akümülatör çerçeve montajı: Pres&taşıma ünitesinden şerit çelik malzemeyi depolamak için kullanılabilir ve merkez gönderme malzeme rulosundan çekilebilir.
Gönderme malzemesi cihazı: Şerit çeliği şekillendirme sistemine taşıyabilir ve yapılan malzeme hızı bilgisini elektrik kontrol cihazına gönderebilir.
Şartname:
| çalışma tarzı | çemberi değiştir |
| malzeme gidiş hızı taşımak | Vmax=240m/dak |
| avantaj | Daha fazla malzeme, Grev yok |
| Tutam formu | Pnömatik, 6Mpa |
| çelik bobin kalınlığı | 1.0-3.0mm |
| Genişlik | 56-160mm |
| depolama alanı | 3.0 m2 |
| pres ve taşımanın elektrik motoru gücü | 11KW |
| akümülatör çerçevesinin elektrik motoru | 22KW |

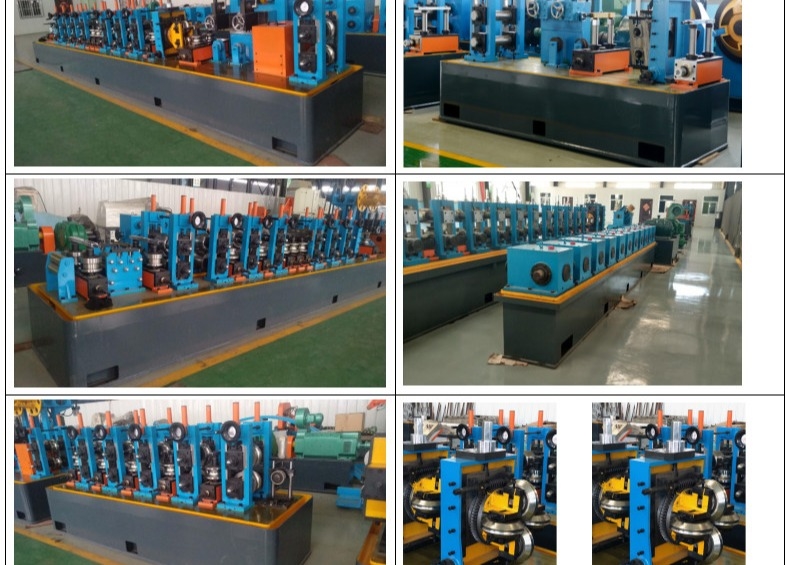

Biçimlendirme ve boyutlandırma ünitesi, boru fabrikası hattının hayati ekipmanıdır.Bu birim, rulo çerçeve teorisine uyar.Bu birime bir miktar şerit çeliği taşıyan temassız kaynak ile bazı spesifikasyonlu çelik boruları işlemeye devam edebilir ve çerçeve rulosunu ham çerçeve borusuna geçirmesine izin verebilir ve ardından elektrik sıvısını boru kaynak yüzeyinde birlikte alabilir. Presleme rulo kaynağı ile boru sıcaklığını kaynağa uyacak şekilde daha yüksek işlemden geçirin ve ardından soğuduktan sonra, talep borunuz nedir ürüne boyutlandırma ve düzleştirici oluşturun.
| Boru OD'si Oluşturma. | Yuvarlak: Φ16-50mm |
| Boru Et Kalınlığının Oluşturulması | 1.0-3.0mm |
| Şekillendirme hızı | Max.100m/dak |
| Numara.standların oluşturulması, yatay | 7 |
| Numara.standların oluşturulması, dikey | 10 |
| Kılavuz Rulo Standı | 1 |
| Rulo Standı Sıkıştırın | 1 |
| Taşlama Rulo Standı | 1 |
| Frez Kazıma Kesici | 2 Takım |
| Boyutlandırma standı sayısı, yatay | 5 |
| Numara.boyutlandırma standları, dikey | 5 |
| Türk Başı | Tek kafa ile 2 takım |
| Mil çapı.ve yatay rulo stand malzemesi | Φ60mm, Malzeme 40Cr |
| Mil çapı.ve Dikey rulo stand malzemesi | Φ40Malzeme 40Cr |
Kesici makine, üretim borusundaki ana ekipmandır ve her türlü çerçeve borusunu otomatik olarak hassas bir şekilde kesmek için kullanılır.Yüksek doğrulukta STD kontrol sistemi ve makine sistemi kullanma ile ilgili olarak, bu ünite tam olarak boyut avantajına sahiptir ve makine aktarımı en iyi avantajı sağlar, bu nedenle hızlı yetenek ve doğru işleme bu birim avantajıdır.
Makine parametreleri:
(a) Tahrik motoru: 15KW servo motor
(b) Kesme motoru: 15KW değişken frekans
(c)Maksimum lineer hız: 100m/dak.
(d) Kesme uzunluğu aralığı: 4 ~ 12 metre
(e)Kesme uzunluğu doğruluğu: ±1.5mm (Hat hızı dalgalanması %2'yi geçmez)
(f) Besleme yönü: müşteri ihtiyacına göre
(g) Takip hızı: Tüp değirmeni ile aynı (20-100m/dak)
(h)Equiment işlevi: Otomatik, manuel, Kısa cetvel kesme işlevine sahiptir.
Bitmiş borular, Transit silindiri boyunca ilerler ve otomatik olarak Tezgahın üzerine taşınır.Daha sonra basit Paketleme Makinası boruları altıgen şeklinde paketler.
Motorlu: 3kw
uzunluk: 18m
Malzeme: Cr12
Silindirin sertliği: HRC58-62
Söndürme sertleşmesinin derinliği: ≥ 10mm
Yüzey pürüzlülüğü: Ra≤0.8um
(1)200KW katı hal Yüksek Frekanslı Kaynakçı,380V/220V,50Hz
(2)Tasarım parametresi
● Nominal güç:200kW
● Nominal DC gücü:Pd=200kW
● Nominal DC gerilimi:UdN=450V
● Nominal dc akımı:IdN=1350A
● Güç kaynağı verimliliği:η≥85%
● Çıkış gücü:Pout＞200kW
● Tasarım frekansı:f=200KHz±50KHZ
● MOSFET invertör: 120kW×6
● Yuva yolunun çıkış şekli:
Çıkış kaynak trafosu yok, ikincil rezonans
(3) Dağıtım gereksinimleri
● Nominal güç: 200kW
● Nominal DC gücü: Pd=200kW
● Nominal güç faktörü: COSφ≥0.9
● Dağıtım kapasitesi: S≥800kVA
● Servis voltajı: 380V/50Hz
● Hat akımına: I=1050A
● Gelen kablo: iki adet 240mm² bakır kablo paralel olarak kullanılır, üç fazlı dört telli sistem
● Su - su ısı eşanjörü
● Dahili sirkülasyon suyu basıncı: 0.15~0.25MPa
◆ Dahili sirkülasyon suyu debisi:50m³/h
◆ İç sirkülasyon suyunun su çıkış sıcaklığı: ≤40℃
◆ İç sirkülasyon suyu dönüş suyu sıcaklığı: ≤45℃
● Eşanjör alanı:≥25m²
● Harici sirkülasyon suyu akışı:≥65.4m³/h(ALICI TEDARİĞİ)
◆ Dış sirkülasyon suyu giriş sıcaklığı: ≤35℃
◆ Giriş suyu basıncı: 0,20～0,3MPa(yaklaşık 2,0～3kg/cm²)
Kaynak tipi: İndüksiyon
TİP: Su-Su soğutma sistemi
- Peşinat alındıktan sonra 4 ay içinde sevkiyat
- %30: Toplam peşinat tutarı, Sözleşmenin imzalanmasını müteakip 15 gün içinde T/T tarafından Satıcıya ödenecektir.Sözleşme daha sonra yürürlüğe girer.
- %70: L/C ile sevkiyat öncesi.
Satış öncesi hizmet:
· Ürünlerimizin orijinalliğini sağlamak için sevkiyat öncesi bitmiş ekipmanın resimlerini sağlayabiliriz.
· Hükümet, satıcının Çin'den ayrılmasına ve ekipman hata ayıklaması için müşterinin ülkesine gitmesine izin vermiyorsa, alıcının mühendisine çevrimiçi uzaktan rehberlik sağlayacağız ve alıcıya ekipman konusunda yardımcı olmak için net ve eksiksiz bir düzen sağlamak için satıcının elinden gelenin en iyisini yapacağız. kurulum ve devreye alma.
· Çin hükümeti, satıcının Çin'den ayrılmasına ve ekipman hatalarının giderilmesi için müşterinin ülkesine gitmesine izin verebilirse, oraya mühendisleri aşağıda açıklandığı gibi göndereceğiz:
Alıcıya gelen ekipman, olay yerindeki teknik servis personeli hata ayıklama, bakım, ekipman devreye alma, devreye alma, çalıştırma ve bakım talimatı, alıcının ekipman çalıştırma ve bakım personeli için teknik eğitimden sorumludur.
Hata ayıklama süresi bir aydır, bir ay içinde Alıcının mühendis maaşı için ödeme yapması gerekir 150,00 USD bir gün bir kişi, gidiş dönüş için atrtickets tedariki, ayrıca yiyecek, odalar ve dönüşüm gibi yerel maliyeti de sağlamanız gerekir. Alıcı nedeni, hata ayıklama süresini geciktirir, alıcının mühendis için bir gün bir kişi için 150,00 USD ödemesi gerekir.
Ekipman devreye alma mühendislerinin sayısı: En az üç.
Satış sonrası servis:
Kullanıcıların kurallara uyması, normal çalışma ekipmanı altında, ekipmanın varış tarihinden itibaren 12 aydan itibaren, kullanım kalitesi üzerinde olumlu etki, parçaların hasar görmesi ekipmanın normal çalışamamasına neden olur, fabrika verecek onarım veya değiştirme ücretsizdir. Hata ayıklama süresi bir aydır, bir ay içinde Alıcının mühendis maaşı için ödeme yapması gerekir, bir gün bir kişi 150,00 USD, gidiş-dönüş için bilet temini, ayrıca yiyecek gibi yerel maliyeti de sağlamalıdır , odalar ve dönüşüm. Alıcı nedeni nedeniyle, hata ayıklama süresini geciktirirse, alıcının mühendis için bir gün bir kişi için 150,00 USD ödemesi gerekir.
Ekipman devreye alma mühendislerinin sayısı: En az üç.
●Talimat Kılavuzu (teslimat tarihinden bir ay önce sağlanır)
●Muayene Belgesi (teslimat sırasında verilir)
●Yükleme Siparişi (Teslimat sırasında sağlanır)
●Düzen Çizimi (teslimat zamanından bir ay önce sağlanır)
●Zemin Temel Çizimi (teslimat zamanından bir ay önce verilir)
●Elektrik Prensip Şeması
●Hattın her biriminin Genel Montaj Çizimi
●Hassas Parçaların Parça Şeması
