Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Boru çapı: | 25-76 mm | Ürün hızı: | Maksimum 100m / dak |
|---|---|---|---|
| Malzeme: | karbon çeliği, paslanmaz çelik, düşük alaşımlı çelik | Kesme testeresi: | Sürtünme Testere Kesimi |
| sonsuz dişli: | Maks. 80m / dak | boru kalınlığı: | 1-4mm |
| Güç (W): | 200KW | ağırlık: | 5-15T |
| Vurgulamak: | 100m / Min Kare Boru Değirmeni,76mm Kare Boru Değirmeni,sürtünme testere kesme borusu değirmeni |
||
| Kaynak Türü | Yüksek Frekanslı Kaynak |
| Uygulama | İnşaat, Su ve Gaz Taşımacılığı |
| Şekillendirme Türü | Silindirlerle Şekillendirme |
| Özellik | Yüksek hız.Yüksek Hassasiyet |
| Özel Gereksinim | Müşteri Gereksinimine Göre Tasarım Olabilir |
| Hat hızı | 100m / dak |
| Tüp uzunluğu | 4 milyon 12 milyon |
| Duvar kalınlığı aralığı | 1 mm - 4 mm |
| Ürün Anahtar Kelimeleri | benzersiz çelik boru makinesi |
Ekipman bileşeni
1. Çift kafalı açıcı:
Fren, silindir tarafından kontrol edilir ve silindir modeli SC80X25FA'dır.
(1) Maks.bobin ağırlığı: 5T
(2) Bobinin iç çapı: 440-510mm
(3) Şerit kalınlığı: 5.0mm
(4) Maks.bobin genişliği: 400mm
2. Çift kolonlu hidrolik kesme makinesi:
(1) Kesilecek çelik şerit genişliği: ≤400mm
(2) Kesilecek çelik şerit kalınlığı: ≤5mm
(3) Kesme yöntemi: hidrolik silindir gücü
(4) Pompalama motor gücü: 5.5Kw
3. Spiral akümülatör ve kafes akümülatör içeren saklama cihazı, bunlardan seçim yapabilirsiniz:
3-1.Spiral akümülatör (ø5m): Aşağıdakiler dahil (1) - (5)
(1) Alçak devrilme tepsisi:
Braket, seviye silindiri ve dikey rulodan oluşur.Seviye silindiri, şerit çeliği yardımcı olarak destekler ve dikey silindir şeridi ayarlayabilir ve yönlendirebilir, bant genişliği 400mm için uygundur.
(2) Düzleştirme ve besleme makinesi:
Döndürme kısmı dişli kutusu ve evrensel kaplin içerir.Taban çelik yapıdır.Bant genişliği 400mm için uygundur.Pnömatik fren ve motor 18.5KW ile.
(3) Akümülatör:
Güç parçası, iç palet, dikey rulo, seviye silindiri, dış palet engelleme silindiri, besleme engelleme silindirinden oluşan şeridi depolamak, yüklemek ve boşaltmak ve sürmek için kullanılır.Döndürme kısmı motor, dişli kutusu ve evrensel kaplin içerir.
(4) Yüksek devirme tablası:
Braket, seviye silindiri ve dikey rulodan oluşur.400mm bant genişliği için uygundur.
(5) Elektrik kontrol kutusu:
3-2 Kafes akümülatörü: Aşağıdakiler dahil (1) - (3)
(1) Besleme makinesi:
İki eksenli sıkma ve besleme tipi besleme makinesi, tahrik, sıkıştırma, blokaj silindirinden oluşur.Bant genişliği 400mm için uygundur.
(2) Malzeme toplama kafesi:
Saklamak için kullanılır, çelik çit, çelik korkuluk, avara, seviye silindiri ve aklın çakısından oluşur.
(3) Elektrik kontrol kutusu:
Elektronik ekipmanın ana orijinal üretimi ve aşınan parçaları GB ile uyumludur.Üç fazlı dört telli sistem.

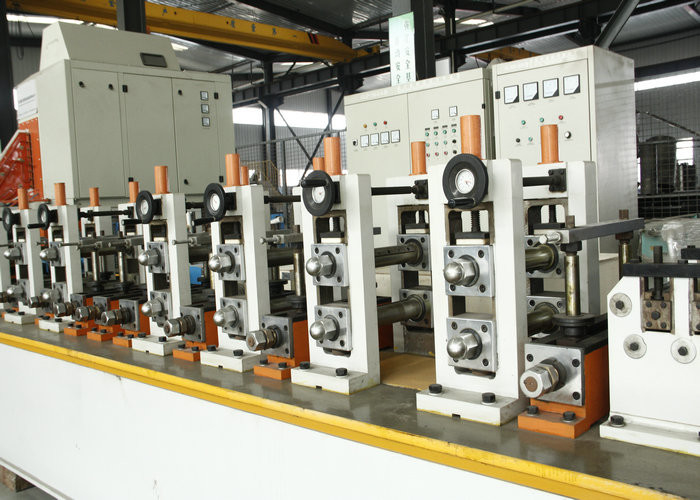

4. Değirmenin ana motoru:
(1) Şekillendirme parçası: yedi adet portal tipi silindir
(2) Kaynak kısmı: Katı hal yüksek frekanslı indüksiyon kaynağı
(3) Soğutma bölümü: soğutucu soğutma
(4) Son parça: beş adet portal tipi silindir
Boru üretim hattının ana teknik parametresi
(1) Boru çapı: φ60-ø120mm
(2) Boru et kalınlığı: 2.0-5.0mm
(3) Elektrik motoru: Şekillendirme parçası: 110Kw, Bitirme parçası: 132Kw.
(4) Seviye silindiri aks çapı: ø100, Malzeme 40Cr
(5) Dikey makaralı aks çapı: ø70, Malzeme 40Cr
5. Katı hal yüksek frekans:
(1) Modeli: GGP400-0.2-HC
(2) Giriş gücü: 3p, 380V, 50HZ
(3) Çıkış gücü: 400KW
6. Bilgisayar kontrollü uçan testere:
(1) Ölçek doğruluğu: ± 3 mm
(2) Ölçek uzunluğu: 4-8m
(3) Maksimum hız: 70m / dak
(4) Testere hareketi: pnömatik (sallanan)
(5) Dairesel metal testere bıçağını kullanın
7. Boşaltma tablosu:
Model: Haddeleme yolunda sevk edilir, pnömatik olarak ters çevrilir (3Kw, 6 sınıf motorlu)
ERW Tube Mill Diğer Model
| Modeli | Çap Aralığı | Boru Kalınlığı | Hat Hızı (m / dak) |
| HG20 | 8-25,4 milyon | 0,3-1,2 mm | 120 |
| HG32 | 10-32 milyon | 1,4-1,5 milyon | 120 |
| HG50 | 16-76 milyon | 0,7-2,5 milyon | 30-120 |
| HG76 | 25-76 milyon | 1-4 milyon | 30-100 |
| HG89 | 32-89 milyon | 1-4,5 milyon | 30-80 |
| HG114 | 45-114 milyon | 1.5-5.0MM | 30-60 |
| HG165 | 60-165 milyon | 3-7 milyon | 30-50 |
| HG219 | 114-219 milyon | 4-8 milyon | 20-40 |
| HG273 | 114-273 milyon | 4-10 milyon | 15-30 |
| HG325 | 165-325 milyon | 4-10 milyon | 10-30 |
| HG426 | 165-426 milyon | 4-12,7 milyon | 8-25 |
| HG508 | 219-508 milyon | 4-16 milyon | 8-20 |
1) Mühendisi kurulum için göndereceğiz ve işçilerinize bu makineyi nasıl doğru şekilde çalıştıracaklarını öğreteceğiz.
2) Garanti Ekibi
Bir yıl kalite garantisi, ömür garantili onarım.Kalite garanti süresi içerisinde, insan hatasından kaynaklanan arızalar haricinde, onarım parçaları ücretsiz olarak sağlanacaktır.Kalite garanti süresi dolduktan sonra, sadece yedek parça ücretini tahsil edin.
3) Satış öncesi ve satış sonrası hizmeti veriyoruz.
ön satış hizmeti: atölye tasarımı ve üretim çıktı tasarımı
satış sonrası servis: kurulum ve eğitim ve çalışmak için kalifiye mühendis.
4)Ayrıca sizin için çalışan mühendisi aylar veya 1 yıl boyunca gönderebiliriz.Mühendis, çıktıyı iyileştirmenize, israfı azaltmanıza ve maliyeti düşürmenize yardımcı olacaktır.
5) Paslanmaz çelik boru yapımı / karbon çelik boru yapımı için tüm proje için ön satış hizmeti-Tasarım sağlıyoruz.
6) Yükleme ve nakliye işlemlerinden biz sorumlu olacağız.
